INTRODUCCIÓN

El electrocardiograma (ECG) es un medio diagnóstico sencillo y barato que proporciona una buena correlación entre la elevación del segmento ST (SST) y la arteria coronaria responsable de la isquemia miocárdica aguda. En presencia de malestar torácico isquémico, la elevación del SST en las derivaciones precordiales o inferiores suele indicar que existe una obstrucción total (trombótica o vasoespástica) del flujo sanguíneo coronario en la cara anterior o inferior del corazón, respectivamente. Excepcionalmente, el ECG puede mostrar una elevación simultánea del SST en las derivaciones inferiores y anteriores derechas que sugiere la existencia de una enfermedad multivaso que ocasiona una isquemia miocárdica extensa1-12. Se presentan 10 pacientes con cardiopatía isquémica que fueron sometidos a un estudio coronariográfico tras presentar angina asociada a elevación simultánea del SST en derivaciones inferiores y precordiales derechas.

PACIENTES Y MÉTODOS

Pacientes

El estudio comprende 10 pacientes que fueron ingresados en la Unidad de Cuidados Intensivos (UCI) del Hospital de Alarcos de Ciudad Real entre enero de 1997 y diciembre de 2004. La selección de los enfermos se basó en tres criterios: a) la aparición de malestar torácico isquémico agudo asociado a una elevación del SST ≥ 1 mm en dos o más derivaciones contiguas inferiores y precordiales derechas (V1 a V3), b) la normalización del SST elevado y/o la aparición de ondas Q o disminución de la amplitud de la onda R tras la desaparición del ángor y c) la realización posterior de un estudio angiográfico coronario.

Electrocardiograma

Se realizó un ECG estándar (1 mV = 10 mm, a 25 mm/seg) de 12 derivaciones en todos los pacientes durante el dolor torácico y repetidamente durante la estancia en la UCI. La elevación del SST se midió en milímetros, a 80 mseg del punto J y utilizando el final del segmento PR como línea isoeléctrica. El diagnóstico de infarto agudo de miocardio (IAM) se fundamentó en la presencia de malestar torácico isquémico > 20 minutos junto a elevación simultánea del SST ≥ 1 mm en, al menos, dos derivaciones contiguas y posterior elevación de las enzimas cardíacas (creatincinasa [CPK] y su fracción MB) excediendo el percentil 99 de los valores de referencia del grupo control en dos muestras sucesivas o un valor máximo que supera dos veces el límite superior de la normalidad. Con el fin de excluir otras causas de elevación del SST de origen no isquémico (pericarditis agudas, repolarización precoz, hipertrofia ventricular, síndrome de Brugada, etc.), se rechazaron todos los enfermos que no tuvieron normalización del SST con la desaparición del dolor y no mostraron elevación posterior de las enzimas cardíacas. Se consideró que existía una angina inestable cuando desaparecía la elevación del SST con el alivio del ángor y las enzimas cardíacas permanecían dentro de la normalidad. Se definió como angina de Prinzmetal la aparición de malestar torácico en reposo junto a enzimas cardíacas y coronariografía normal. Se determinó el IAM con onda Q como la aparición de cualquier onda Q en las derivaciones V1 a V3 o el desarrollo de ondas Q ≥ 30 mseg en las derivaciones I, II, aVL, aVF, V4, V5 o V6, siempre que midieran 1 mm de profundidad y se visualizaran en dos derivaciones contiguas. Se hizo el diagnóstico de IAM sin onda Q cuando un ECG registrado > 12 horas del episodio anginoso no mostraba la presencia de ondas Q con las características descritas antes.

Cateterismo cardíaco

La angiografía coronaria se realizó usando la técnica de Judkins o, más raramente, de Sones. La ventriculografía izquierda se valoró utilizando la proyección oblicua anterior derecha. La enfermedad arterial coronaria se definió por la presencia de estenosis ≥ 50% en una arteria epicárdica mayor. Cuando en la arteriografía se encontraron ≥ 2 arterias coronarias mayores afectas, el vaso responsable del síndrome coronario agudo y, por ende, el diagnóstico definitivo se determinó teniendo en cuenta la existencia o ausencia de infarto de miocardio previo, los cambios electrocardiográficos tras la normalización del SST, la presencia de trombo intraluminal en la angiografía y los hallazgos hemodinámicos, ecocardiográficos, ventriculográficos e isotópicos miocárdicos.

RESULTADOS

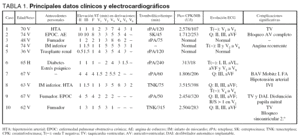

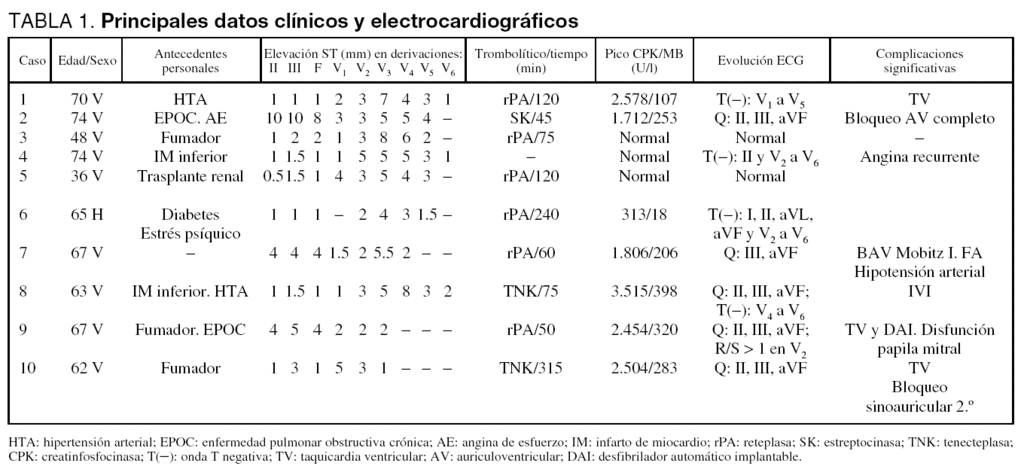

Hubo 9 varones y 1 mujer, con una edad media de 62,6 (límites: 36 y 74) años. Las principales características clínicas y electrocardiográficas se sintetizan en la tabla 1. Dos pacientes tenían antecedentes de infarto de miocardio inferior. Excepto el caso 4, todos los enfermos tuvieron más de 20 minutos de malestar torácico isquémico y recibieron tratamiento trombolítico a los 122,2 ± 93,9 minutos del inicio del ángor. Las derivaciones electrocardiográficas III y V3 mostraron las mayores elevaciones del SST (fig. 1). Los niveles séricos de CPK estuvieron dentro de la normalidad en tres casos, ligeramente elevados (300 U/l) en un caso y significativamente elevados (> 1700 U/l) en seis casos.

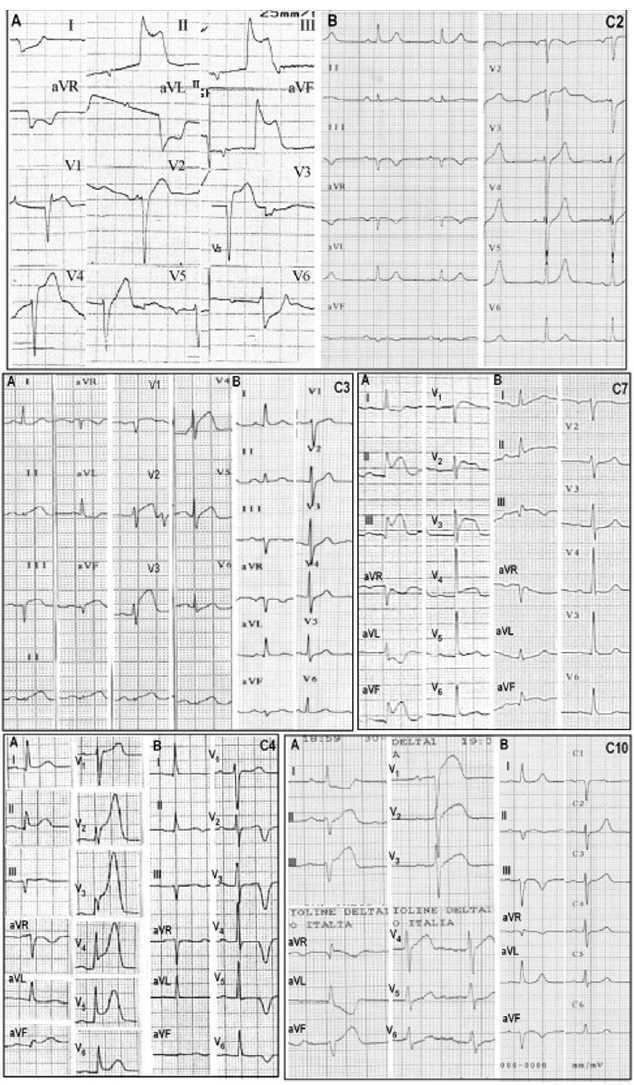

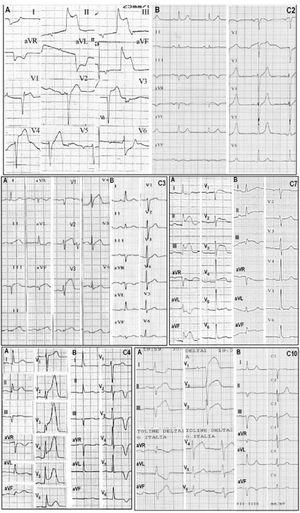

Figura 1. Selección de electrocardiogramas de 12 derivaciones correspondientes a varios casos clínicos (2, 3, 4, 7 y 10) mostrando una elevación simultánea del segmento ST en las derivaciones precordiales derechas e inferiores (A) y su evolución posterior cuando el paciente estaba asintomático tras el tratamiento (B).

El ECG evolucionó hacia la normalidad en 2 casos, mostró ondas Q inferiores en 5 casos (uno de ellos tuvo además ondas T negativas anteriores), ondas T negativas en derivaciones anteriores en 2 casos y ondas T negativas difusas en un caso.

Tres pacientes no presentaron complicaciones clínicas, otros tres tuvieron bloqueos cardíacos, tres casos más sufrieron taquicardias ventriculares y uno de ellos requirió el implante de un desfibrilador automático implantable.

Los resultados de la arteriografía coronaria se muestran en la tabla 2. Los estudios hemodinámicos se llevaron a cabo a los 8 ± 5,6 días del ingreso. Ningún paciente tuvo enfermedad del tronco común de la arteria coronaria izquierda. Siete pacientes tuvieron, al menos, una arteria coronaria epicárdica mayor con una lesión crítica ≥ 90%. Dos casos tuvieron arterias coronarias normales; tres pacientes tuvieron sólo un vaso afecto y cinco casos mostraron lesiones en dos o más arterias coronarias. Se realizó una intervención coronaria percutánea en cuatro pacientes, dos de ellas sobre la arteria coronaria descendente anterior izquierda.

Tres pacientes fueron diagnosticados de angina inestable, uno de ellos de tipo vasoespástico (Prinzmetal) con arterias coronarias normales. La única mujer incluida en el estudio fue diagnosticada de miocardiopatía apical transitoria (miocardiopatía takotsubo) en base al sexo, la presencia de estrés psíquico intenso (durante el entierro de un familiar) como desencadenante del cuadro, la elevación del SST, la escasa elevación enzimática, la presencia de arterias coronarias normales y la dilatación apical transitoria detectada en la ecocardiografía y la ventriculografía. Cuatro pacientes fueron diagnosticados de IAM inferior con afectación ventricular derecha. Todos los pacientes sobrevivieron y fueron dados de alta del hospital.

DISCUSIÓN

Aunque la presencia de malestar torácico isquémico asociado a una elevación simultánea del SST en las derivaciones inferiores y precordiales derechas sugiere que existe una obstrucción arterial coronaria doble que explica la isquemia miocárdica aguda de la cara inferior y anterior del corazón, estos hallazgos electrocardiográficos pueden producirse por la obstrucción aguda de un único vaso arterial coronario. Así, a tenor de los datos presentados y la bibliografía existente1-12, las obstrucciones coronarias agudas que pueden dar lugar a una elevación simultánea del SST en la cara inferior y anterior del corazón son las siguientes:

1) Obstrucción proximal de una arteria coronaria derecha dominante: algunos pacientes con IAM inferior muestran en el ECG una corriente de lesión simultánea en las derivaciones inferiores y anteriores (hasta V5). La evolución electrocardiográfica posterior muestra la aparición de ondas Q en la cara inferior y la normalización del ECG (resolución del SST y ausencia de ondas Q) en las derivaciones precordiales. Este patrón electrocardiográfico de IAM inferior se acompaña también de datos hemodinámicos, ecocardiográficos e isotópicos de infarto ventricular derecho. El estudio angiográfico coronario revela una estenosis de la arteria coronaria derecha y un árbol coronario izquierdo normal1-3,5,6,8. Aunque la mayoría de las obstrucciones de la arteria coronaria derecha suelen situarse en la porción proximal, a veces la obstrucción de una rama ventricular derecha (marginal) que irriga el ventrículo derecho puede producir idénticos cambios electrocardiográficos1,3,8. Ocasionalmente, la obstrucción de esta rama ventricular derecha puede causar un infarto aislado del ventrículo derecho que se manifiesta en el ECG con una elevación del SST limitada a las derivaciones precordiales derechas, lo que entraña una mayor dificultad diagnóstica, ya que el SST en la cara inferior está isoeléctrico7,11 o descendido1,4.

Las inusuales elevaciones del SST en las derivaciones precordiales debidas a la oclusión de la arteria coronaria derecha suelen decrecer desde la derecha a la izquierda (caso 10, fig. 1) y luego no aparecen ondas Q (casos 7 y 10, fig. 1), mientras que cuando corresponden a un típico infarto anterior del ventrículo izquierdo la elevación del SST usualmente aumenta desde la derecha a la izquierda y después aparecen ondas Q anteriores. Además, la elevación del SST anterior secundario a un infarto del ventrículo derecho suele mostrar un aspecto abovedado (2,5-7,11) y no suele sobrepasar la derivación V4, salvo en dos de los cinco casos descritos por Geft et al1.

En la mayoría de los pacientes con infarto del ventrículo derecho no es posible visualizar esta elevación del SST en la cara anterior por las fuerzas dominantes correspondientes a la lesión de la pared inferior del ventrículo izquierdo. Estos cambios electrocardiográficos podrían explicarse por una dilatación progresiva del ventrículo derecho y el desarrollo de una rotación horaria, lo cual ocasionaría que las derivaciones V1 a V4-5 registraran los fenómenos eléctricos del ventrículo derecho como sucede a veces en el embolismo pulmonar agudo13.

2) Obstrucción de una arteria coronaria descendente anterior izquierda larga y distal al origen de su primera diagonal: los pacientes con IAM anterior debido a la obstrucción de una arteria coronaria descendente anterior izquierda larga (que rodea la punta del corazón e irriga parte de la pared inferior del ventrículo izquierdo) y distal al origen de su primera rama diagonal pueden tener también una elevación simultánea del SST en las derivaciones anteriores e inferiores14-16. Estos pacientes, a diferencia de los IAM anteriores que se acompañan de un SST normal o descendido en la cara inferior debido a una obstrucción proximal de la arteria descendente anterior izquierda, suelen tener un buen pronóstico hospitalario, pues la obstrucción distal de la arteria descendente anterior izquierda ocasiona que la masa miocárdica necrótica sea más pequeña12,17. Así, Yip et al17 estudiaron retrospectivamente 924 pacientes a los que realizaron una intervención coronaria percutánea por IAM y encontraron 37 pacientes (4%) que tenían una elevación del SST ≥ 1 mm en las derivaciones inferiores y precordiales. Ocho de estos 37 pacientes, con una obstrucción de una arteria coronaria descendente anterior izquierda larga, mostraron una elevación del SST que sumaba < 3 mm en las derivaciones inferiores, una enfermedad coronaria limitada a un vaso y un pronóstico favorable (0% de mortalidad a los 30 días). En cambio, los 29 enfermos restantes que no tuvieron este tipo de lesión coronaria tuvieron una elevación del SST inferior que sumaba > 11 mm, una afectación coronaria multivaso y más complicaciones clínicas que elevaban la mortalidad (48,3% a los 30 días).

3) Obstrucción de una pequeña arteria coronaria derecha que irriga predominantemente el ventrículo derecho cuando la pared inferior del ventrículo izquierdo recibe el flujo sanguíneo de una arteria coronaria circunfleja izquierda dominante.

4) Obstrucción de una arteria coronaria descendente anterior izquierda que proporciona flujo colateral a la arteria coronaria derecha previamente obstruida o, su imagen en espejo, obstrucción de una arteria coronaria derecha que aporta flujo a la arteria coronaria descendente anterior izquierda ocluida

5) Arterias coronarias normales con vasoespasmo sobreañadido: Misumi et al18 refirieron un paciente con dolor torácico asociado a elevación del SST anterior e inferior durante la realización de una arteriografía coronaria que mostró, por primera vez en la literatura, la aparición de un espasmo espontáneo simultáneo en las arterias coronarias descendente anterior izquierda y derecha. El caso 3 podría justificarse por un mecanismo similar, pero también cabría la posibilidad de un espasmo aislado sobre cualquiera de las dos arterias coronarias que actuase por un mecanismo parecido a los comentados con anterioridad.

En 1986, Janosik et al9 describieron el caso de una mujer joven que tuvo dolor torácico prolongado y una elevación simultánea del SST en las derivaciones inferiores y anteriores. Tras administrar morfina y nitroglicerina, la elevación del SST regresó a la línea isoeléctrica, aparecieron ondas Q en ambas caras cardíacas y el valor máximo de la CPK llegó a 400 U/l. La angiografía coronaria fue normal y la ventriculografía izquierda demostró una acinesia apical. Los autores achacaron la elevación del SST a un vasoespasmo simultáneo y mantenido de la arteria coronaria derecha y descendente anterior izquierda. El caso 6 tuvo rasgos comunes al descrito por Janosik et al9 como la elevación del SST anterior e inferior, la escasa elevación de la CPK (300 U/l), las arterias coronarias normales y la ventriculografía con acinesia apical; mientras que difería en cuanto que era una mujer mayor con estrés psíquico como precipitante del cuadro anginoso y que fue tratada con un fibrinolítico. Ambos casos poseen características de la miocardiopatía apical transitoria (miocardiopatía takotsubo), un nuevo síndrome descrito por autores japoneses19,20, que tiene afectación predominante por el sexo femenino, especialmente mayores de 60 años, estrés psíquico como factor desencadenante, síntomas similares al IAM, escasa elevación enzimática, arterias coronarias normales y ventriculografía o ecocardiografía con aquinesia apical (transitoria) e hipercinesia basal19,20. Aunque en la miocardiopatía apical transitoria no se han descrito elevaciones simultáneas del SST inferior y anterior, la fisiopatología de la miocardiopatía es una gran liberación de catecolaminas que origina un vasoespasmo en las arterias coronarias epicárdicas o, más probablemente, a nivel microvascular.

En conclusión, la mayoría de los pacientes con síndrome coronario agudo asociado a una elevación simultánea del SST en derivaciones inferiores y precordiales derechas tuvieron una enfermedad coronaria multivaso y todos los pacientes con lesión única de un vaso tuvieron un infarto ventricular derecho secundario a una lesión grave proximal de la arteria coronaria derecha.

Declaración de conflicto de intereses

Los autores han declarado no tener ningún conflicto de intereses
