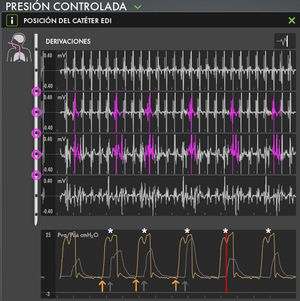

La imagen (fig 1) muestra un registro de actividad eléctrica del diafragma mediante una sonda esofágica de NAVA en un paciente que está siendo ventilado en presión control. En la gráfica inferior se superponen dos registros, el de presión-tiempo (trazado amarillo) y el de actividad eléctrica-tiempo (trazado gris).
Todas las inspiraciones son mandatorias (flechas amarillas). Sin embargo, durante cada inspiración mandatoria el paciente experimenta una inspiración espontánea reflejada mediante un aumento de la actividad eléctrica del diafragma (flechas grises). Este evento coincide en el tiempo con una serie de inflexiones negativas en el registro de presión (asteriscos blancos).
El registro corresponde a un paciente con SDRA que sufre de trigger reverso.
